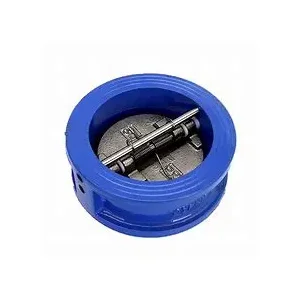

કાસ્ટ આયર્ન બટરફ્લાય ચેક વાલ્વ

અમારા કાસ્ટ આયર્ન બટરફ્લાય ચેક વાલ્વનું વેફર-પ્રકાર કનેક્શન તેને ઇન્સ્ટોલ કરવાનું સરળ બનાવે છે. તે બે ફ્લેંજ્સ વચ્ચે ચુસ્તપણે ક્લેમ્પ્ડ થઈ શકે છે, ઘણી બધી ઇન્સ્ટોલેશન જગ્યાની બચત કરી શકે છે, અને સ્પેસ-કોન્સ્ટ્રાઇન્ડ પાઇપલાઇન લેઆઉટ દૃશ્યો માટે ખૂબ જ યોગ્ય છે.

રચના અને કાર્યકારી સિદ્ધાંત

(I) માળખાકીય રચના

કાસ્ટ આયર્ન વેફર ચેક વાલ્વ મુખ્યત્વે વાલ્વ બોડી, વાલ્વ ડિસ્ક, વાલ્વ સ્ટેમ, વસંત (કેટલાક મોડેલોથી સજ્જ) જેવા મુખ્ય ભાગોથી બનેલું છે. વાલ્વ બોડી કાસ્ટ આયર્નમાં કાસ્ટ કરવામાં આવે છે, જે સંપૂર્ણ વાલ્વ માટે નક્કર સપોર્ટ અને સ્થિર માળખાકીય પાયો પ્રદાન કરે છે. ચેક ફંક્શનને પ્રાપ્ત કરવા માટે વાલ્વ ડિસ્ક એ એક મુખ્ય ઘટક છે. તેનો આકાર અને માળખાકીય ડિઝાઇન વિવિધ કાર્યકારી પરિસ્થિતિઓ અનુસાર બદલાય છે. સામાન્ય સ્વરૂપોમાં સિંગલ ડિસ્ક અને ડબલ ડિસ્ક શામેલ છે. વાલ્વ ડિસ્કને કનેક્ટ કરવા અને તેના ચળવળના માર્ગને માર્ગદર્શન આપવા માટે વાલ્વ સ્ટેમનો ઉપયોગ થાય છે તેની ખાતરી કરવા માટે કે વાલ્વ ડિસ્ક ખોલવા અને બંધ દરમિયાન સચોટ અને સરળ રીતે આગળ વધે છે. કેટલાક ચેક વાલ્વ સ્પ્રિંગ્સથી સજ્જ છે. વસંતનું કાર્ય એ વાલ્વ ડિસ્કને બંધ કરવા, બંધ કરતી વખતે સીલિંગ વધારવા અને પાણીના ધણની ઘટનાને અમુક હદ સુધી ઘટાડવામાં સહાય કરવાનું છે.

(Ii) કાર્યકારી પદ્ધતિ

જ્યારે માધ્યમ સામાન્ય દિશામાં વહે છે, ત્યારે માધ્યમ દ્વારા ઉત્પન્ન થયેલ દબાણ વાલ્વ ડિસ્કને તેની પોતાની ગુરુત્વાકર્ષણ અને સંભવિત વસંત પ્રતિકારને દૂર કરવા દબાણ કરશે, જેથી વાલ્વ ડિસ્ક ખોલવા માટે વાલ્વ સ્ટેમ અથવા પિન શાફ્ટની આસપાસ ફરે છે. આ સમયે, માધ્યમ વાલ્વમાંથી સરળતાથી પસાર થઈ શકે છે, અને આખી પાઇપલાઇન સિસ્ટમ સામાન્ય પ્રવાહની સ્થિતિમાં છે. એકવાર માધ્યમમાં પાછા ફરવાનું વલણ ધરાવે છે, માધ્યમના પાછળના પ્રવાહ અને વાલ્વ ડિસ્કની ગુરુત્વાકર્ષણ દ્વારા ઉત્પન્ન થતાં વિપરીત દબાણ, વાલ્વ ડિસ્કને ઝડપથી વિરુદ્ધ દિશામાં ઝડપથી ફેરવશે અને વાલ્વ સીટ પર ચુસ્તપણે ફિટ થઈ જશે, ત્યાં માધ્યમની રીફ્લક્સ ચેનલને કાપી નાખશે, અને એક માધ્યમમાં એક-વે-વેલ પ્રણાલીમાં માધ્યમની ખાતરી કરે છે.
